LISOVACÍ KOLENO 90°PŘECHOD VNITŘNÍ ZÁVIT
Kód: FT207/16-1/2F FT207/20-1/2F FT207/26-1/2F FT207/32-1/2 FT207/16-3/4F FT207/20-3/4F FT207/26-3/4F FT207/32-3/4F FT207/26-1F FT207/32-1F Zvolte variantuDetailní popis produktu

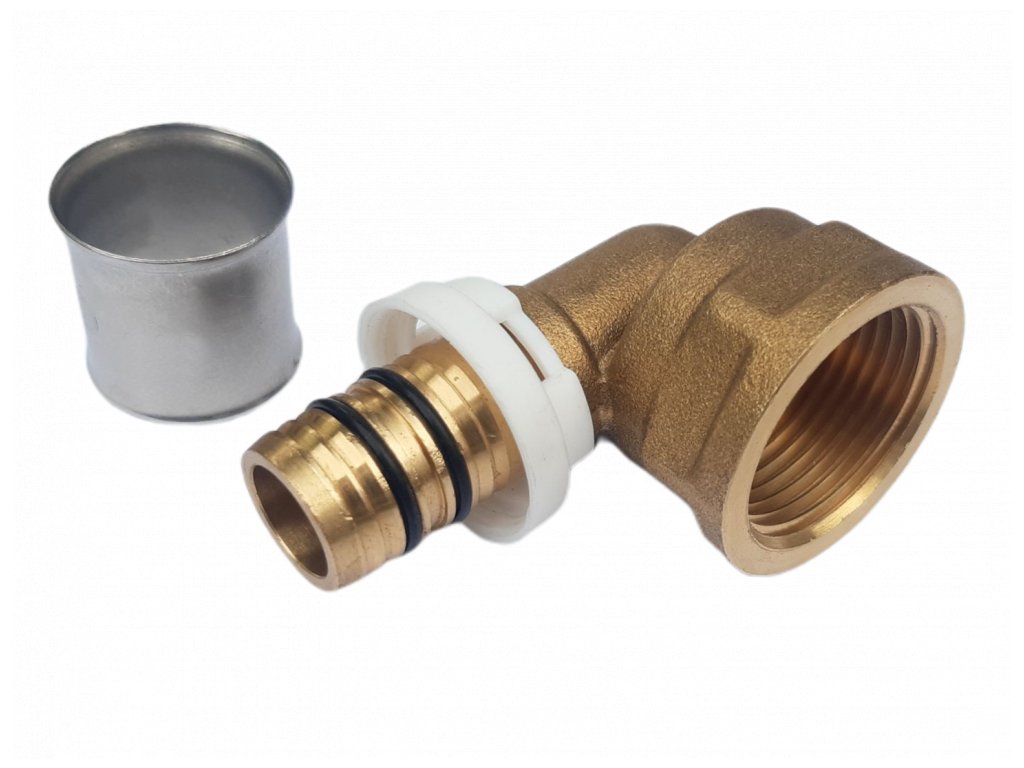

Lisovací koleno 90° – přechod vnitřní závit
Lisovací koleno 90° – přechod vnitřní závit pro změnu směru rozvodu o 90° v kompatibilním vícevrstvém potrubním systému. Lisovací profil TH, mosazné tělo CW617N, těsnění EPDM a nerezová lisovací objímka AISI 304.
Změna směru bez ohýbání trubky v rohu
Koleno vytváří změnu směru potrubí o 90°. Uplatní se u přípojek, v rozích i při vedení rozvodu kolem překážky. Je praktickou volbou tam, kde není dostatek místa pro plynulý oblouk trubky nebo potřebujete přesně vymezit polohu navazujícího úseku.
Výhody a provedení
- Přesná změna směru potrubí o 90°.
- Lisovací profil TH.
- Tělo z mosazi CW617N.
- Dva těsnicí O-kroužky z EPDM.
- Lisovací objímka z nerezové oceli AISI 304.
Jak vybrat správnou variantu
Zkontrolujte oba připojovací rozměry a ponechte prostor pro nástroj. Redukované koleno současně propojuje rozdílné průměry; přechodové provedení kombinuje potrubní přípojku se závitem.
Lisované spojení pro kompatibilní systém
Řada M-Quality Press je určena ve spojení s odpovídajícími vícevrstvými trubkami pro rozvody pitné a užitkové vody a vytápění. Konec trubky připravte podle návodu systému, ověřte správné zasunutí a použijte čelist profilu TH v odpovídajícím rozměru. Před zakrytím rozvodu proveďte předepsanou kontrolu a tlakovou zkoušku.
Nabízené rozměry
- 16, 1/2" F
- 16, 3/4" F
- 20x1/2 F
- 20, 3/4 F
- 26, 1/2 F
- 26, 1 F
- 26, 3/4 F
- 32, 1/2" F
- 32, 1 F
- 32, 3/4 F
Průměr trubky vždy posuzujte společně s tloušťkou stěny a kompatibilitou konkrétního systému. Rozměry a označení jednotlivých variant jsou uvedeny ve výběru produktu.
Doplňkové parametry
| Kategorie: | FITINKY PEX - LISOVACÍ |
|---|---|
| EAN: | Zvolte variantu |
| Druh produktu: | Koleno / oblouk |
| Lisovací profil: | TH |
| Nabízené varianty – Velikost – část 1: | Ø 16 mm × 1/2″ F / Ø 16 mm × 3/4″ F / Ø 20 mm × 1/2″ F / Ø 20 mm × 3/4″ F / Ø 26 mm × 1/2″ F / Ø 26 mm × 1″ F / Ø 26 mm × 3/4″ F |
| Nabízené varianty – Velikost – část 2: | Ø 32 mm × 1/2″ F / Ø 32 mm × 1″ F / Ø 32 mm × 3/4″ F |
| Nabízený rozměr: | Ø 16 mm × 1/2″ F, Ø 16 mm × 3/4″ F, Ø 20 mm × 1/2″ F, Ø 20 mm × 3/4″ F, Ø 26 mm × 1/2″ F, Ø 26 mm × 1″ F, Ø 26 mm × 3/4″ F, Ø 32 mm × 1/2″ F, Ø 32 mm × 1″ F, Ø 32 mm × 3/4″ F |
| Potrubní systém: | ALPEX / PEX |
| Provedení závitu: | Vnitřní |
| Průměr potrubí (mm): | 16, 20, 26, 32 |
| Typ produktu: | Koleno |
| Úhel: | 90° |
| Závit / připojení (palce): | 1/2″, 1″, 3/4″ |
| Značka: | Melscher |
| Způsob spojení: | Lisovací |
