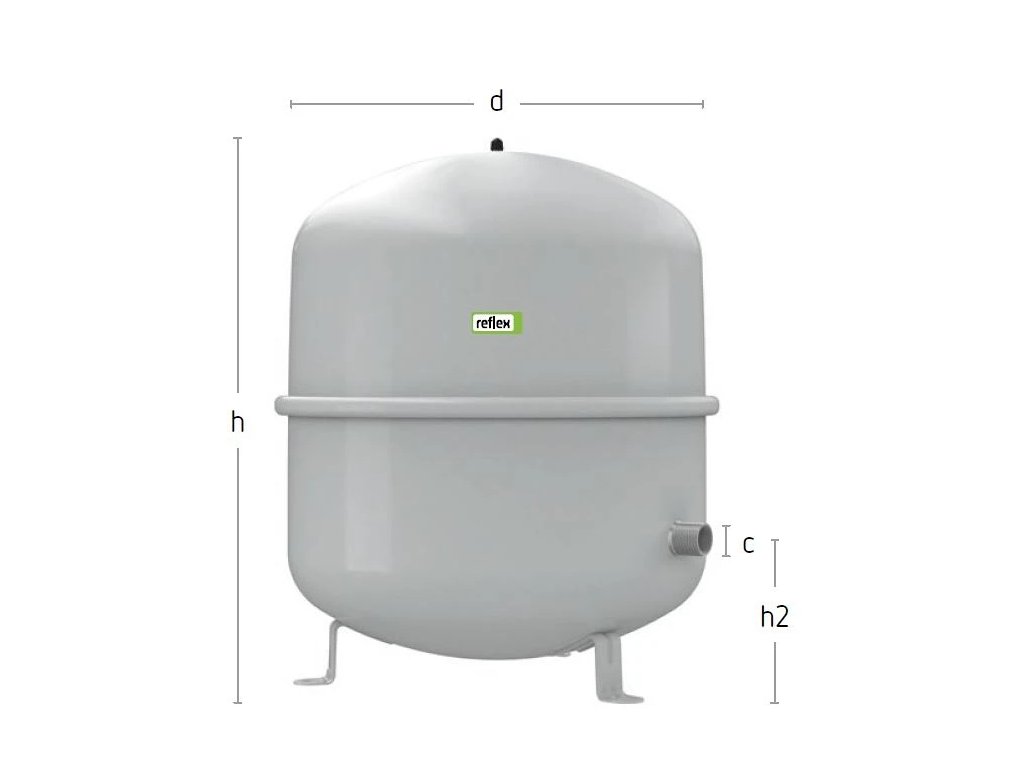

REFLEX expanzní nádoba N 80 - 80 litrů/ 6 barů, připojení: R 1'', ŠEDÁ
Kód: REF8210200Detailní popis produktu
Reflex expanzní nádoba N 80 - 80l, 6 bar
Reflex Reflex N 80
Tlaková expanzní nádoba s membránou pro uzavřené topné a chladicí soustavy. Nádoby v provedení podle DIN EN 13831. Povolení podle směrnice o tlakových zařízeních 2014/68/EU.
- epoxidový nátěr s dlouhou životností
- nevyměnitelná zalisovaná membrána dle DIN EN 13831
- od 35 litrů stojaté
- pro koncentraci mrazuvzdorného prostředku nejméně 25 až 50 %
- se závitovým přípojením
- max. dovolená teplota soustavy 120 °C
- dovolená provozní teplota 70 °C
Typ: N 80
Barva: šedá
Jmenovitý objem: 80 l
Max. využitelný objem: 72 l
Max. přípustná teplota soustavy: 120 °C
Max. dovol. provozní teplota: 70 °C
Max. dovol. provozní tlak: 6 bar
Předtlak plynu – nastavení z výroby: 1,5 bar
Připojení: R 1"
Průměr: 512 mm
Max. výška: 558 mm
Výška přípojky vody: 172 mm
Sklopný rozměr cca: 757 mm
Hmotnost: 13,28 kg
| Typ | Obj. číslo |
Předtlak (bar) |
Připojení c |
Průměr (mm) |
Výška h (mm) |
Výška h2 (mm) |
Hmotnost (kg) |
|
| šedá / bílá | ||||||||
| 4 bar 70°C | N8 | 8202501 / 7202801 | 1,5 | R 3/4" | 272 | 236 | - | 2,35 |
| 4 bar 70°C | N12 | 8203301 / 7203501 | 1,5 | R 3/4" | 272 | 317 | - | 2,75 |
| 4 bar 70°C | N18 | 8204301 / 7204401 | 1,5 | R 3/4" | 308 | 360 | - | 3,60 |
| 4 bar 70°C | N25 | 8206301 / 7206401 | 1,5 | R 3/4" | 308 | 481 | - | 4,35 |
| 4 bar 70°C | N35 | 8208401 / 7208501 | 1,5 | R 3/4" | 376 | 466 | 130 | 5,60 |
| 6 bar 70°C | N50 | 8209300 / | 1,5 | R 3/4" | 441 | 487 | 175 | 9,60 |
| 6 bar 70°C | N80 | 8210200 / 7210600 | 1,5 | R 1" | 512 | 558 | 172 | 13,28 |
| 6 bar 70°C | N100 | 8216300 | 1,5 | R 1" | 512 | 669 | 172 | 15,84 |
| 6 bar 70°C | N140 | 8211400 | 1,5 | R 1" | 512 | 890 | 172 | 19,90 |
| 6 bar 70°C | N200 | 8213300 | 1,5 | R 1" | 634 | 758 | 205 | 23,80 |
| 6 bar 70°C | N250 | 8214300 | 1,5 | R 1" | 634 | 888 | 205 | 24,70 |
| 6 bar 70°C | N300 | 8215300 | 1,5 | R 1" | 634 | 1.092 | 235 | 30,00 |
| 6 bar 70°C | N400 | 8218000 | 1,5 | R 1" | 740 | 1.102 | 245 | 47,00 |
| 6 bar 70°C | N500 | 8218300 | 1,5 | R 1" | 740 | 1.321 | 245 | 52,00 |
| 6 bar 70°C | N600 | 8218400 | 1,5 | R 1" | 740 | 1.531 | 245 | 66,00 |
| 6 bar 70°C | N800 | 8218500 | 1,5 | R 1" | 740 | 1996 | 245 | 96,00 |
| 6 bar 70°C | N1000 | 8218600 | 1,5 | R 1" | 740 | 2413 | 245 | 118,00 |
Doplňkové parametry
| Kategorie: | TOPENÍ |
|---|---|
| Hmotnost: | 13.3 kg |
