Střešní konzole pro klimatizaci MT630 101, 420 × 800 mm, nosnost 140 kg

Detailní popis produktu

Venkovní jednotka na vhodném místě střechy

Střešní konzole rozšiřuje možnosti umístění venkovní jednotky tam, kde se nehodí montáž na fasádu nebo terén. Při návrhu zohledněte konstrukci střechy, přístup pro servis i odvod vody.

Co oceníte při použití

• Řešení pro odpovídající střešní instalaci.
• Umístění jednotky s ohledem na prostor stavby.
• Možnost vést rozvody podle zvoleného místa montáže.

Vyberte správné provedení

Ověřte kompatibilitu s konstrukcí a sklonem střechy, rozměry jednotky a zatížením. Způsob montáže musí zachovat funkci krytiny a odpovídat pokynům výrobce konzole.

Provedení této položky

Střešní konzole pro klimatizaci MT630 101, 420 × 800 mm, nosnost 140 kg

Základ správného uložení jednotky

Odpovídající konzole nebo podstavec pomáhá vytvořit stabilní oporu a zachovat odstup jednotky od okolních konstrukcí. Při výběru porovnejte hmotnost, rozteč montážních patek a prostor potřebný pro proudění vzduchu i servis.

Nosnost platí pro správně provedenou montáž

Dovolené zatížení výrobku nenahrazuje kontrolu podkladu a kotvení. Zohledněte zatížení jednotlivých bodů a podmínky v místě instalace. Použijte vhodný spojovací materiál a předepsané montážní body.

Nezapomeňte na vodu a vibrace

Pod jednotkou ponechte místo pro odvod kondenzátu a vody z odmrazování. Antivibrační prvky volte podle zatížení a doporučení výrobce. Po spuštění zkontrolujte stabilitu sestavy, spoje a případné rezonance.

Provedení a podrobné údaje

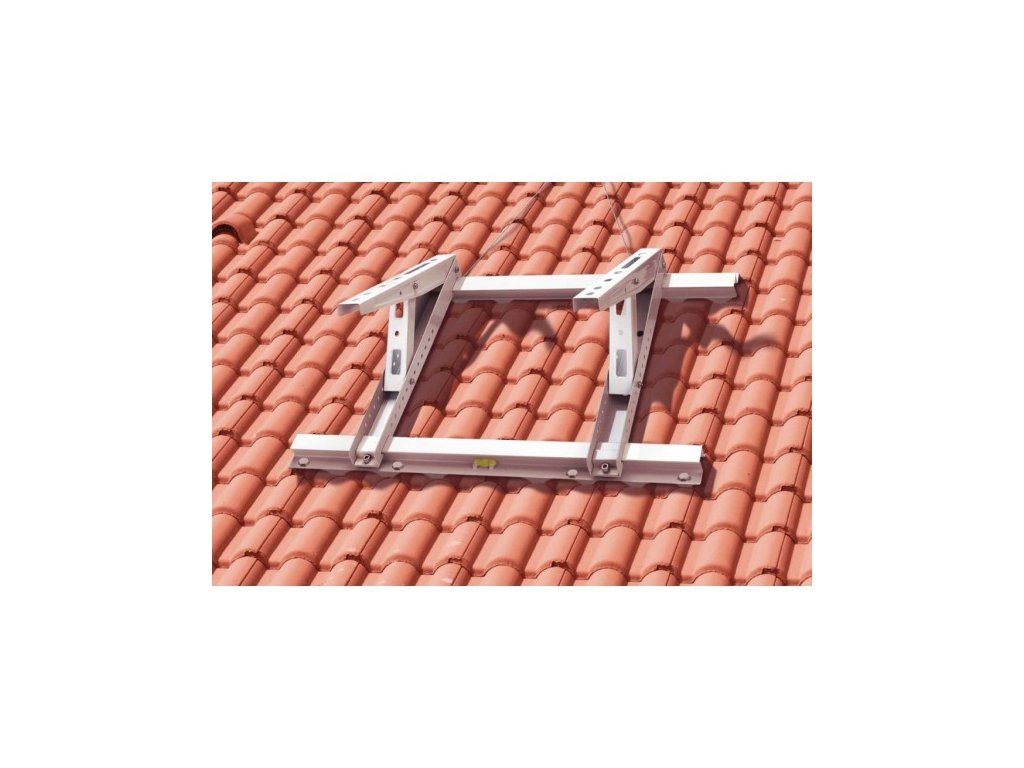

Univerzální střešní konzole je určena pro bezpečné umístění venkovních jednotek klimatizací a tepelných čerpadel na šikmé střechy. Nastavitelná konstrukce umožňuje přizpůsobení sklonu střechy v rozsahu 9–45° a vytvoření stabilní vodorovné plochy pro venkovní jednotku.

Konzole je vyrobena z pevné pozinkované oceli a opatřena odolnou lakovanou povrchovou úpravou v odstínu RAL 9002. Maximální nosnost činí 140 kg.

Konzole se dodává jako kompletní sada připravená k instalaci na střechu. Součástí balení jsou potřebné šrouby, antivibrační tlumiče i montážní návod. Není tedy nutné dokupovat žádné další součásti ke konzoli.

Technické parametry

• Určení: šikmé střechy
• Použití: klimatizace a tepelná čerpadla
• Rozměry: 420 × 800 mm
• Nastavitelný sklon: 9–45°
• Maximální nosnost: 140 kg
• Materiál: pozinkovaná ocel
• Povrchová úprava: lak
• Barva: RAL 9002
• Použitelná pro všechny běžné typy střešních krytin

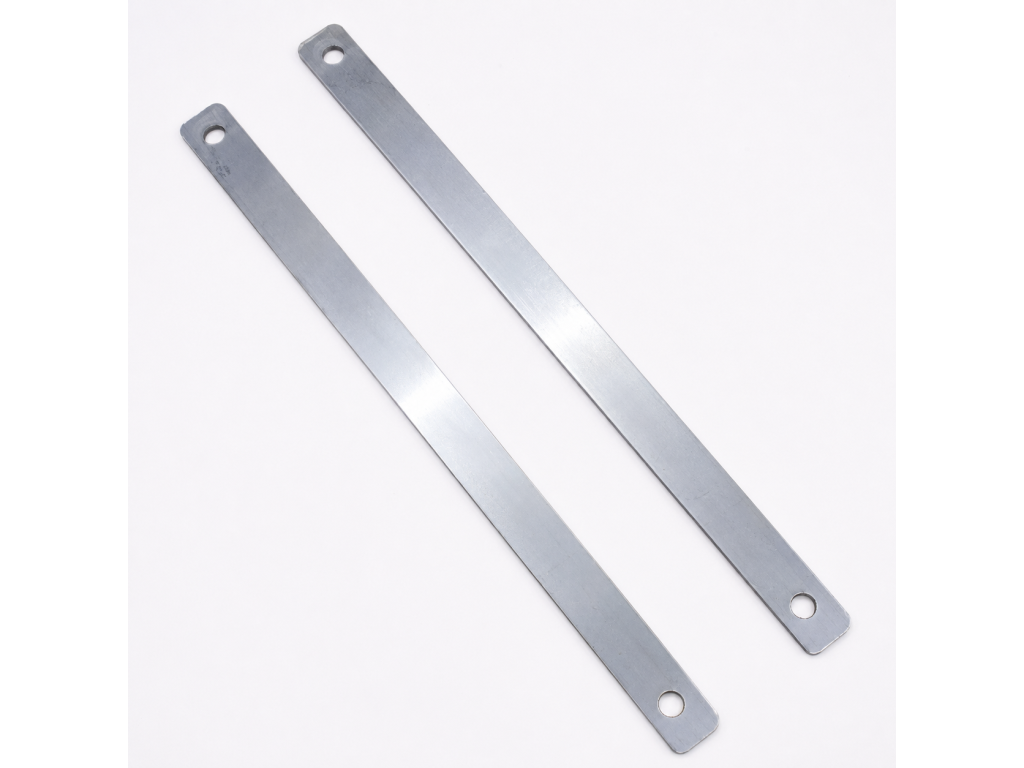

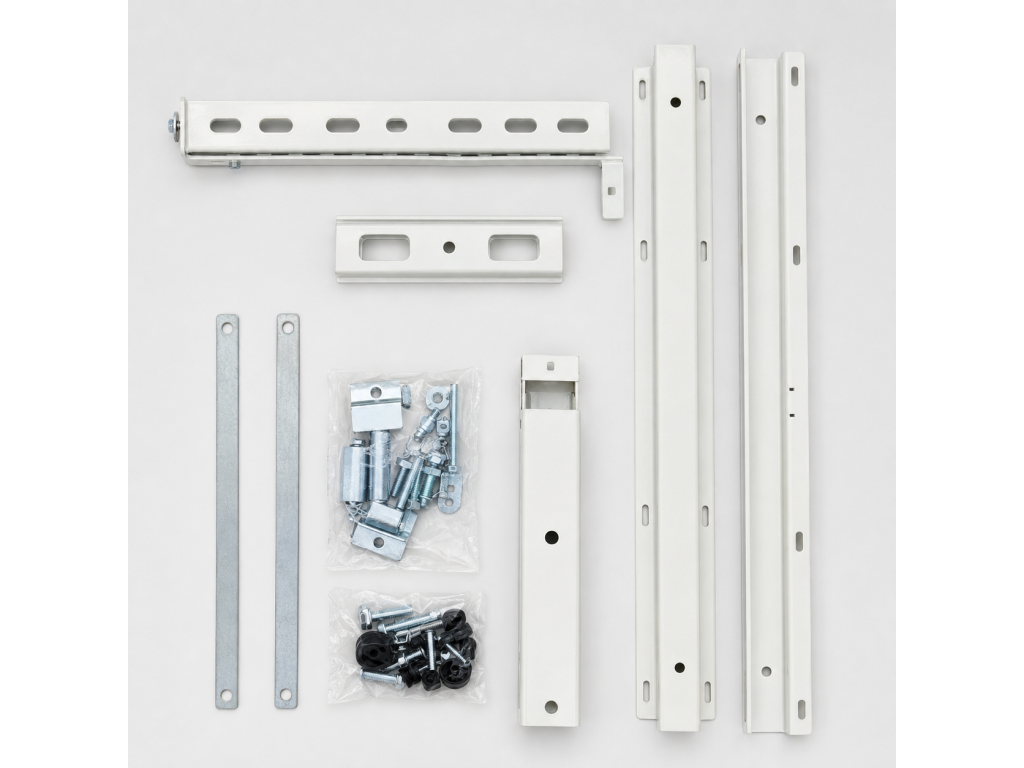

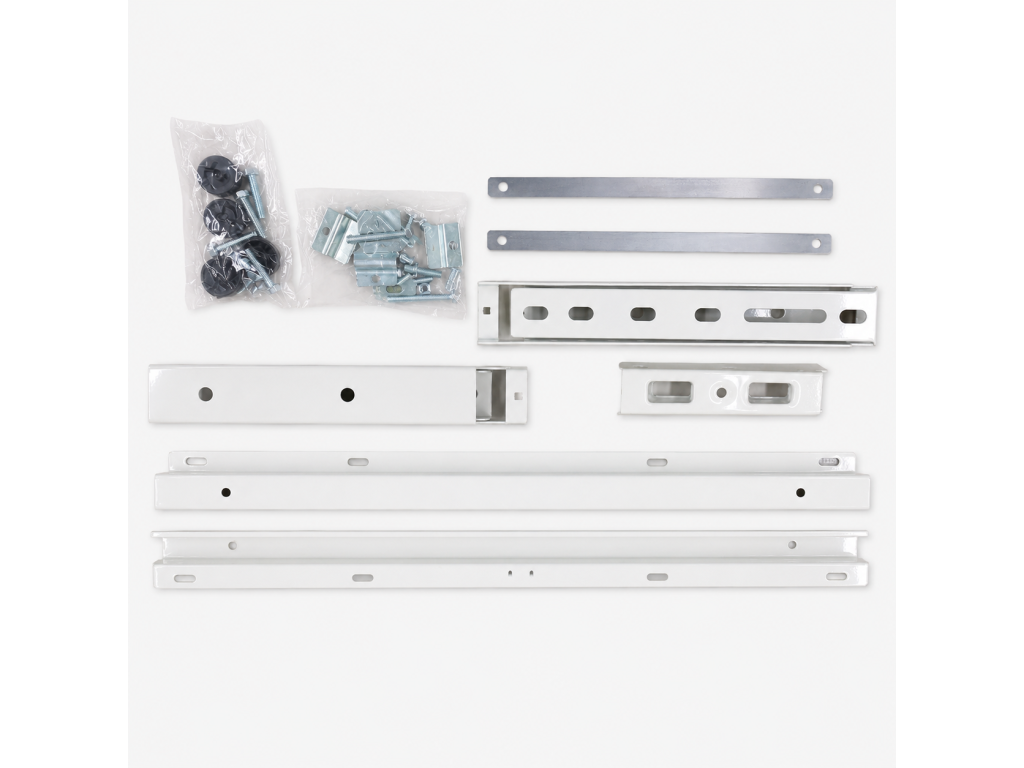

Obsah balení

• kompletní střešní konzole
• montážní a spojovací šrouby
• antivibrační tlumiče
• montážní návod

Kompletní sada – vše potřebné ke složení a instalaci konzole na střechu je součástí balení.
